INSTALLATION - LAMBORGHINI HURACAN


STHFAI3

Komfort-Verdecksteuerung für

  • Audi A5 (5F)
  • Lamborghini Huracan

    v1


    • Weitere Informationen sowie Anleitungen zu allen Produkten finden Sie im Web:

    w w w . m o d s 4 c a r s . c o m


    BITTE LESEN SIE DIE GESAMTE ANLEITUNG GRÜNDLICH DURCH, BEVOR SIE DIESES PRODUKT VERWENDEN.
    Wir weisen ausdrücklich darauf hin, dass alle Funktionen dieses Steuergerätes mit der nötigen Umsicht zu verwenden sind. Wir übernehmen KEINE Haftung für Schäden oder Verletzungen, die durch Einbau oder Verwendung dieses Produktes entstehen könnten. Jede Bedienung muss überwacht werden und es muss insbesondere sichergestellt werden, dass sich keine Gegenstände oder Personen im Bereich der sich bewegenden Teile aufhalten, da ggf. kein Einklemmschutz vorhanden ist. Bitte machen Sie sich mit den Möglichkeiten zum sofortigen Not-Stopp vertraut. Dieses Produkt wurde zertifiziert und zugelassen nach EU-Richtlinie ECE R10 Rev 03 und besitzt das E13 Zertifikat E13 10R - 03 10070. Es besitzt keine Allgemeine Betriebserlaubnis (ABE). Der Einbau des Produkts kann zum Erlöschen der EG Typgenehmigung führen. Bitte stellen Sie sicher, dass der Einbau und Betrieb für Ihren Verwendungszweck zulässig ist.
    Wichtige Informationen. VOR EINBAU LESEN!
    AUSDRUCKEN DIESER ANLEITUNG
    Um einen korrekten Ausdruck der Anleitung zu erhalten, einfach im Browser unter Druckereinstellungen / Seite Einrichten die Ränder so klein wie möglich wählen und alle Kopf- und Fusszeilen abschalten.

    Druckvorschau aktivieren und ggf. den Zoom so lange reduzieren, bis alle Seiten korrekt angezeigt werden.

    ALLE BILDER SIND ANKLICKBAR FÜR VOLLANSICHT im Browser.
    FEHLERSUCHE - WO BEKOMME ICH HILFE?
    Falls es Probleme beim Einbau oder bei der Verwendung des Moduls geben sollte, bitte zuerst einmal alle Schritte der Anleitung noch einmal gründlich studieren und alle Fotos anklicken für Vollansicht!
    Wir haben jetzt eine Wissensdatenbank mit Support-Ticket-System eingerichtet unter www.mods4cars.com/support

    Für direkte und schnelle Hilfe (auch auf Deutsch!) bitte hier ein Support-Ticket anlegen

    Dieses Modul ist mit unserem USB Update- und Konfigurations-Port ausgestattet! Wir empfehlen VOR DER INSTALLATION das Modul mit einem Computer zu verbinden und mit Hilfe unserer Support-App "m4cconnect" kurz nach Firmware-Updates zu suchen. M4cconnect sowie alle Informationen zum Thema USB Update und Konfiguration sind unter www.mods4cars.com/usb. zu finden. Es ist jetzt sogar möglich, das Modul vor Einbau schon komplett zu konfigurieren und alle Einstellungen bequem am Computer vorzunehmen! Zusätzlich kann das USB Kabel zusammen mit dem Modul permanent im Auto installiert werden, so daß der Computer-Stecker für spätere Updates per Laptop mit WLAN/UMTS/LTE-Verbindung leicht zugänglich ist.
    WICHTIGE TIPPS ZUR FEHLERSUCHE

    Wenn nach Einbau des Moduls scheinbar nichts funktioniert, können die folgenden zwei Schritte sehr oft hilfreich sein:

    • 1) Funktion 1 (Hauptschalter) ausschalten (Einstellung 0). Dann ist das Modul komplett passiv. Wenn das Problem weiterhin besteht, ist etwas nicht korrekt angeschlossen. Bitte auch die grüne LED kontrollieren! Sie sollte bei eingeschalteter Zündung blinken.

    • 2) Funktion 2 hat bei vielen Modulen einen Valet-Modus (Einstellung 2). Der Valet-Modus sperrt das Öffnen des Verdecks. Funktion 2 kontrollieren und sicherstellen, dass sich das Modul nicht im Valet-Modus befindet!

    WICHTIG: Der Valet-Modus ist NICHT bei allen Modulen vorhanden! Bitte die Bedienungs- und Programmieranleitung einsehen!
    FUNKTION DER DATA LED

    Die DATA LED gibt Auskunft über den Zustand des Moduls und hilft bei Problemen während der Installation:

    • Bei Zündung EIN: Die LED sollte in regelmässigen Abständen (ca. 1 Sek) blinken. Dies signalisiert, dass das Modul Daten empfängt und funktionieren sollte.

    • Bei Zündung AUS: Die LED sollte blinken, solange der Datenbus noch aktiv ist und nach kurzer Zeit (max. 5 Min) erlöschen, wenn die Systeme in den Standby (Sleep) Modus wechseln.

    • Wenn die LED dauerhaft leuchtet bei Zündung EIN, dann empfängt das Modul keine Daten vom Verdecksteuergerät und alle Stecker sollten kontrolliert werden.

    • Wenn die LED überhaupt nicht aufleuchtet beim Einschalten der Zündung, dann bekommt das Modul keinen Strom oder empfängt gar keine Daten und alle Stecker sollten kontrolliert werden.
    Installation - Schritte 1-3

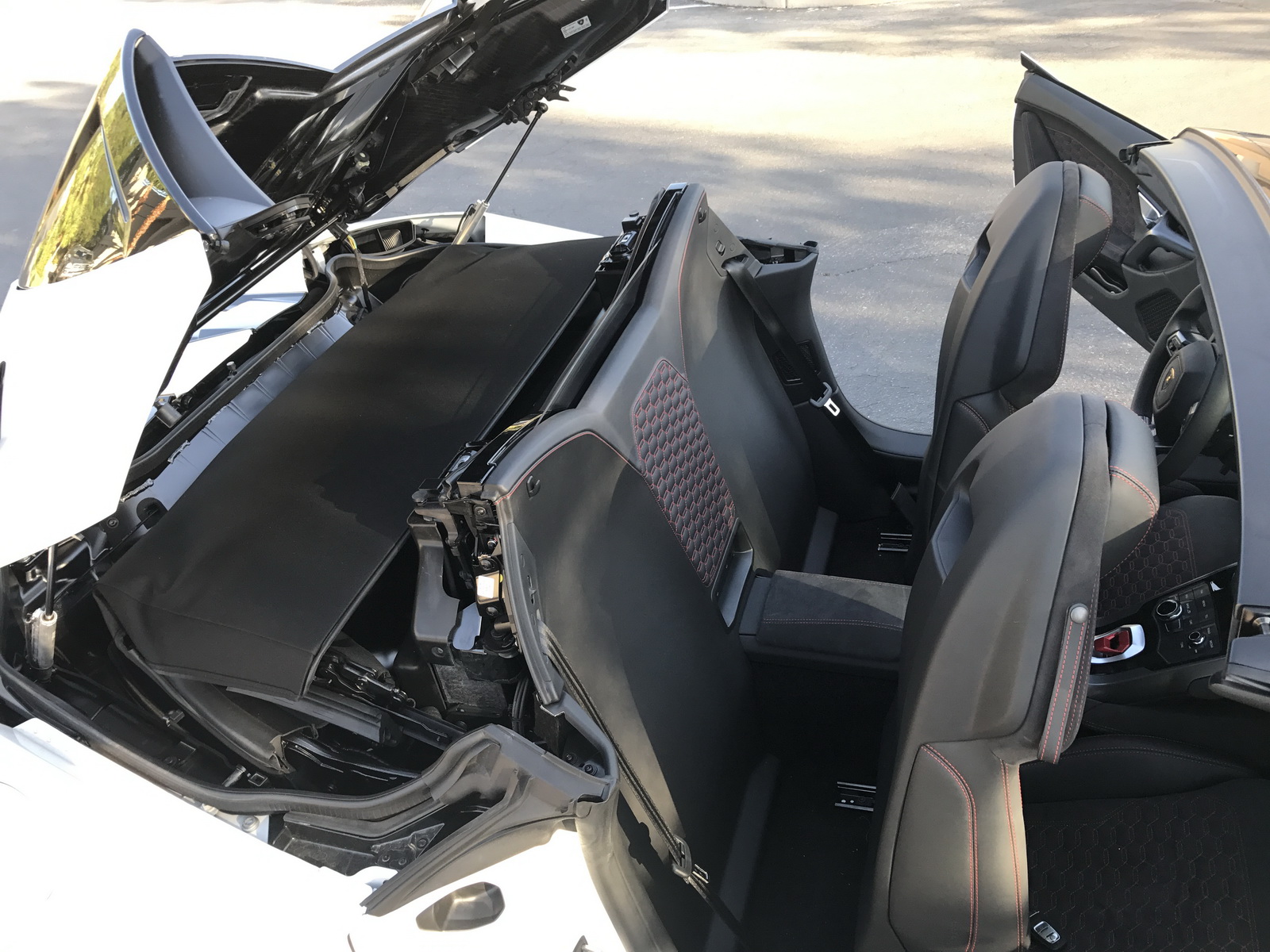

    1. Das Verdeck vollständig öffnen, dann die Schliessen-Taste drücken und loslassen, wenn das Verdeck in der abgebildeten Wartungsposition ist. Beide Sitze so weit wie es geht nach vorne bewegen. Zündung komplett abschalten.

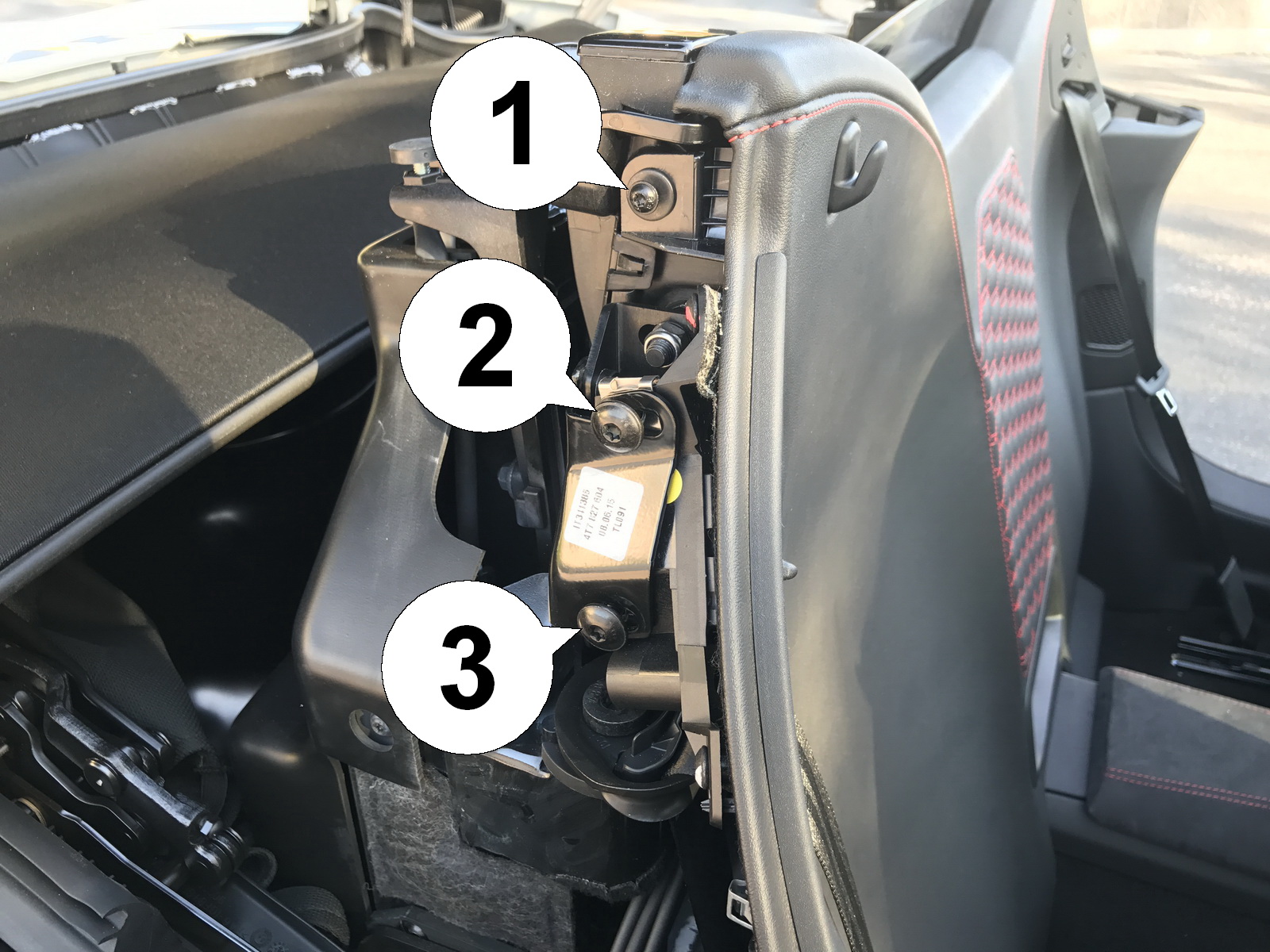

    2. Links und rechts seitlich die drei Schrauben (1) (2) und (3) entfernen. Bei (1) aufpassen, dass die kleine Unterlegscheibe nicht verloren geht.

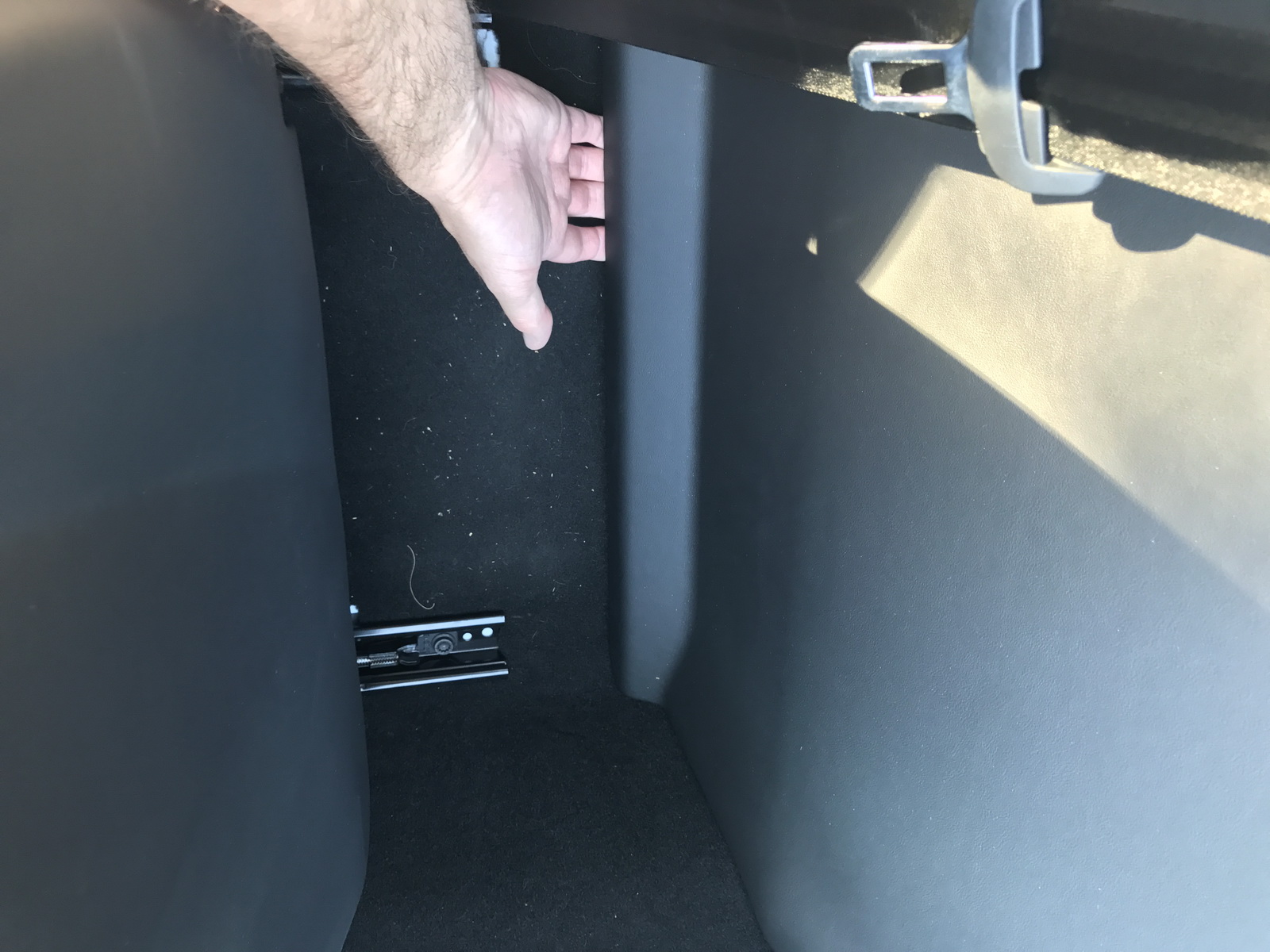

    3. Unten hinter den Sitzen unter die Rückwand greifen und fest nach vorne ziehen. Die Rückwand ist an vielen Stellen geschnappt.
    Installation - Schritte 4-6

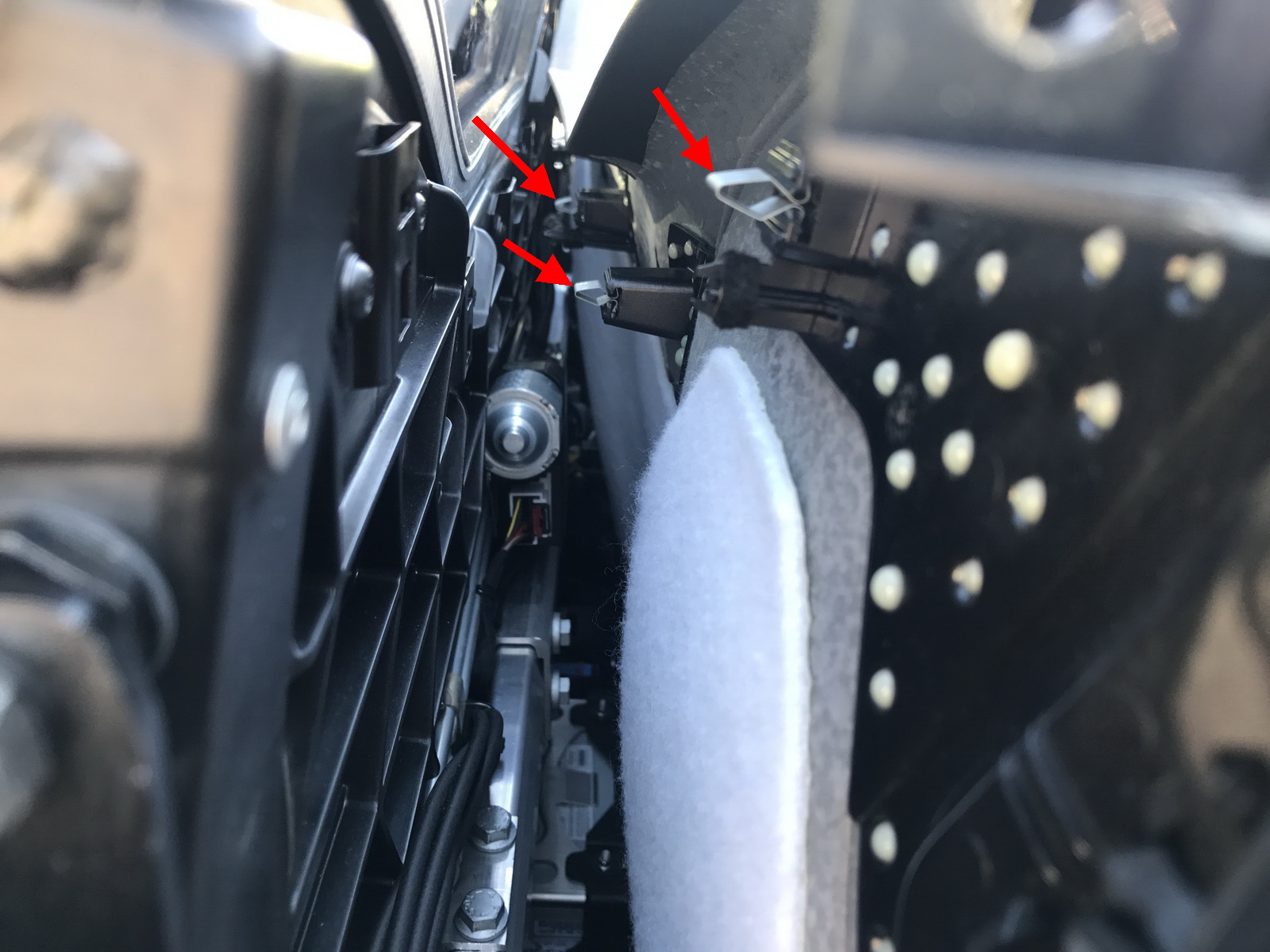

    4. Hier im Bild sichtbar die Schnapp-Halterungen am oberen Ende der Rückwand.
    5. Wenn die Rückwand weit genug ausgerastet ist, kann der Rahmen um das CD-Laufwerk entfernt werden.

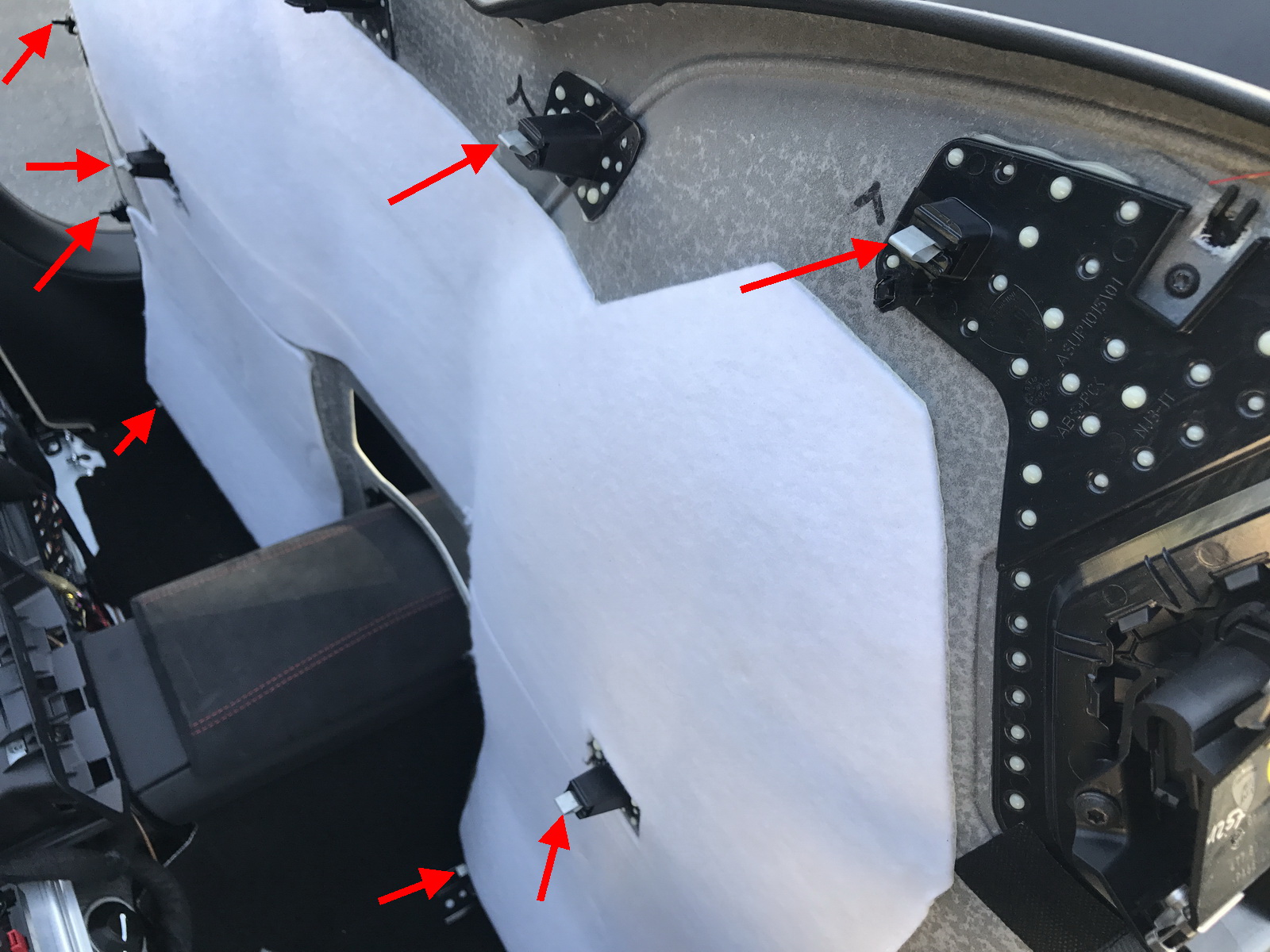

    6. Die gesamte Rückwand weiter nach vorne bewegen. Hier noch einmal abgebildet die vielen Schnapp-Halterungen.
    Installation - Schritte 7-9

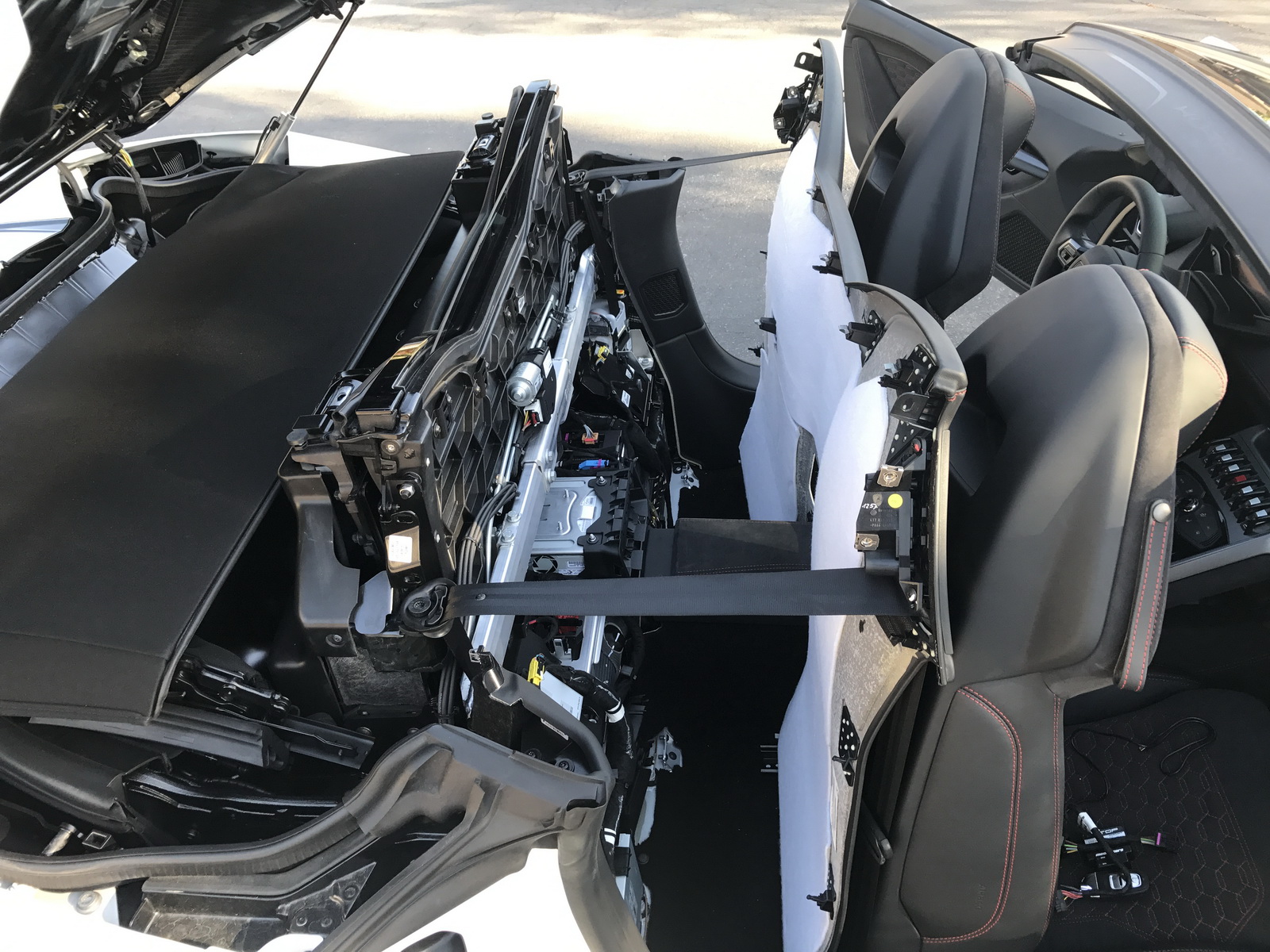

    7. Die Rückwand hinten gegen die Sitze lehnen oder (zu zweit!) vorsichtig nach oben herausheben und hinten auf dem Verdeck ablegen. Dabei auf die Gurte achten.

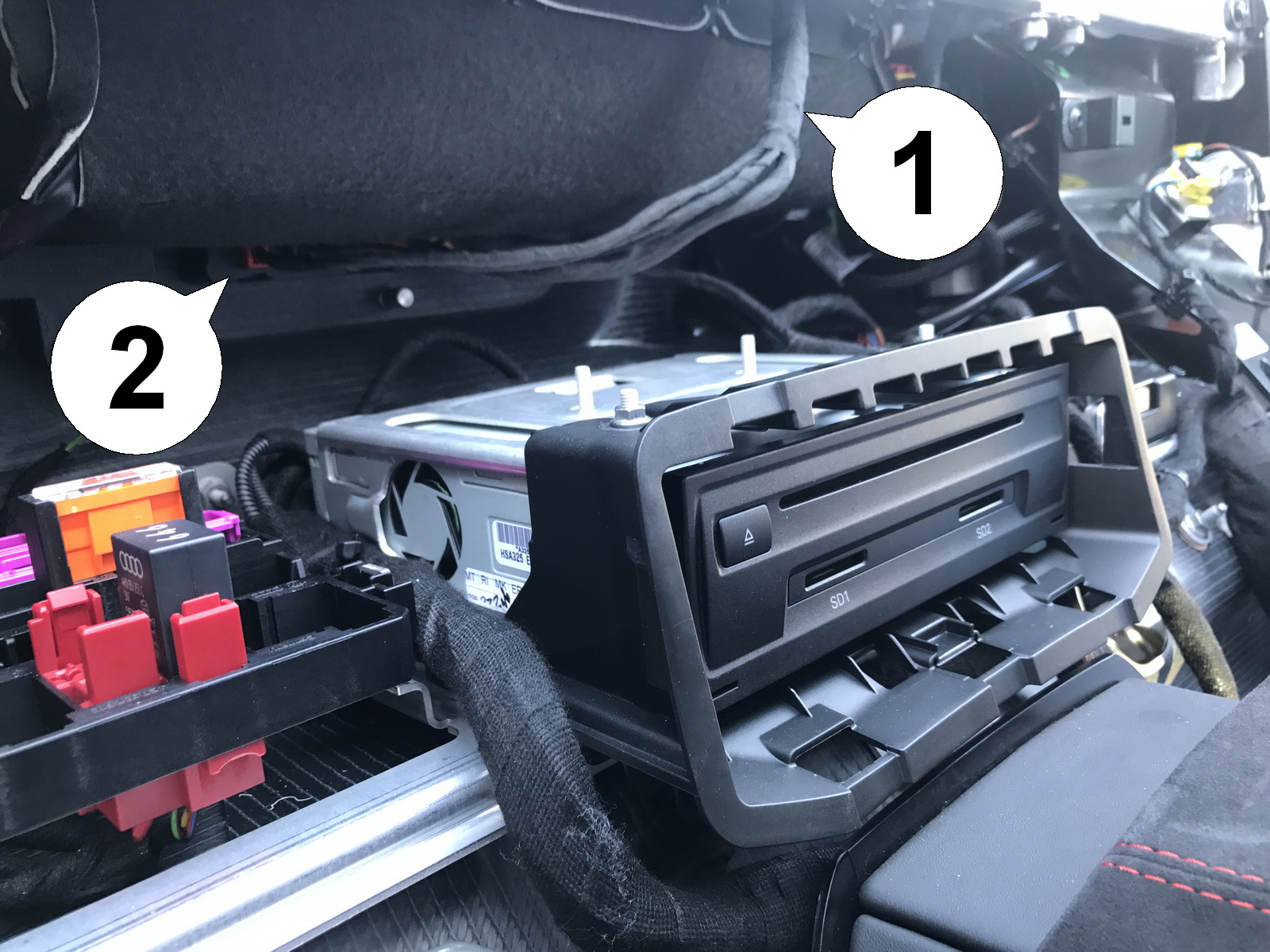

    8. Direkt über dem CD-Laufwerk befindet sich ein Kabelbaum (1), der unter die Teppichverkleidung führt. Diesen verfolgen, dann wird von unten gesehen das Verdecksteuergerät (2) sichtbar.

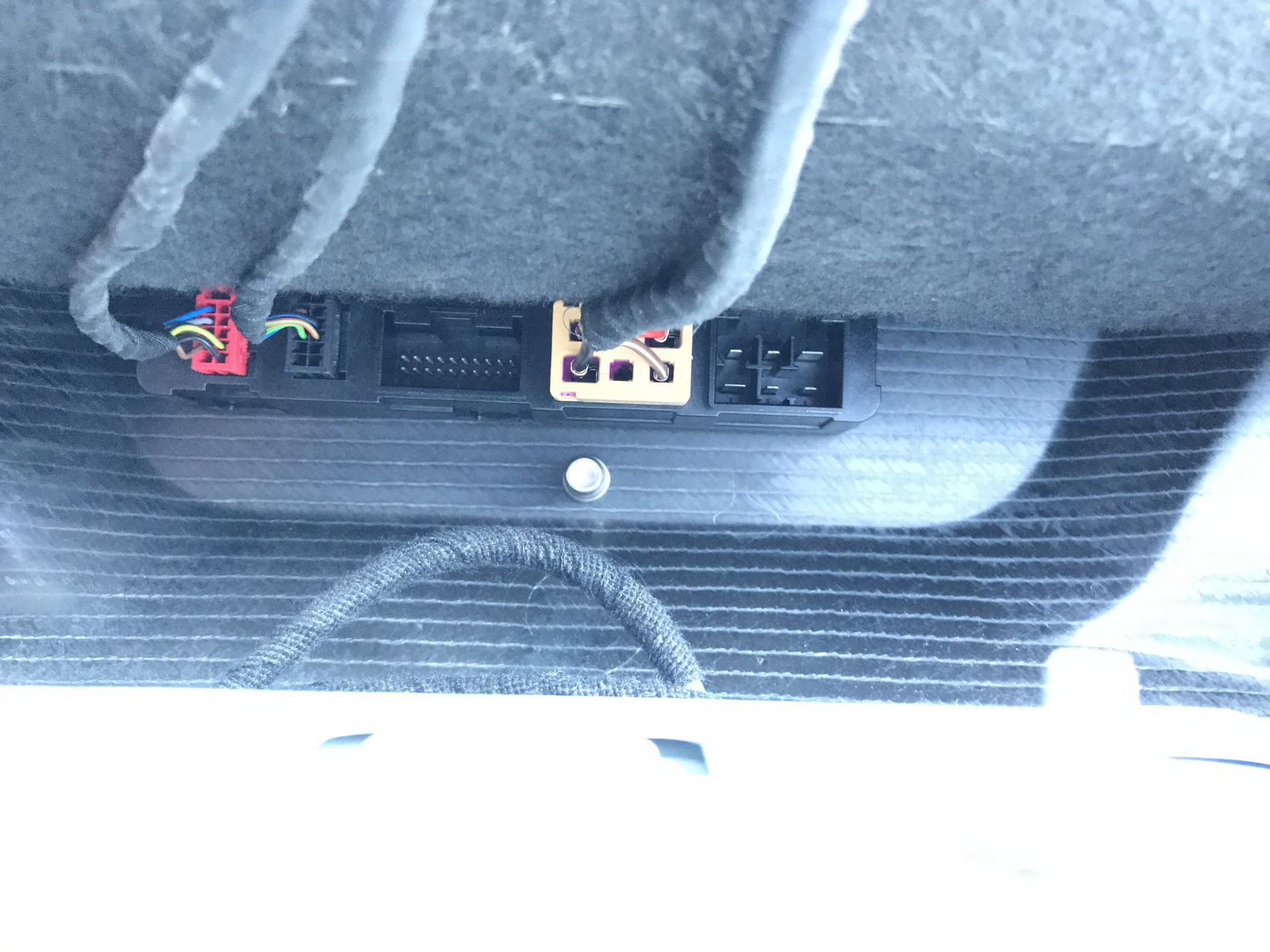

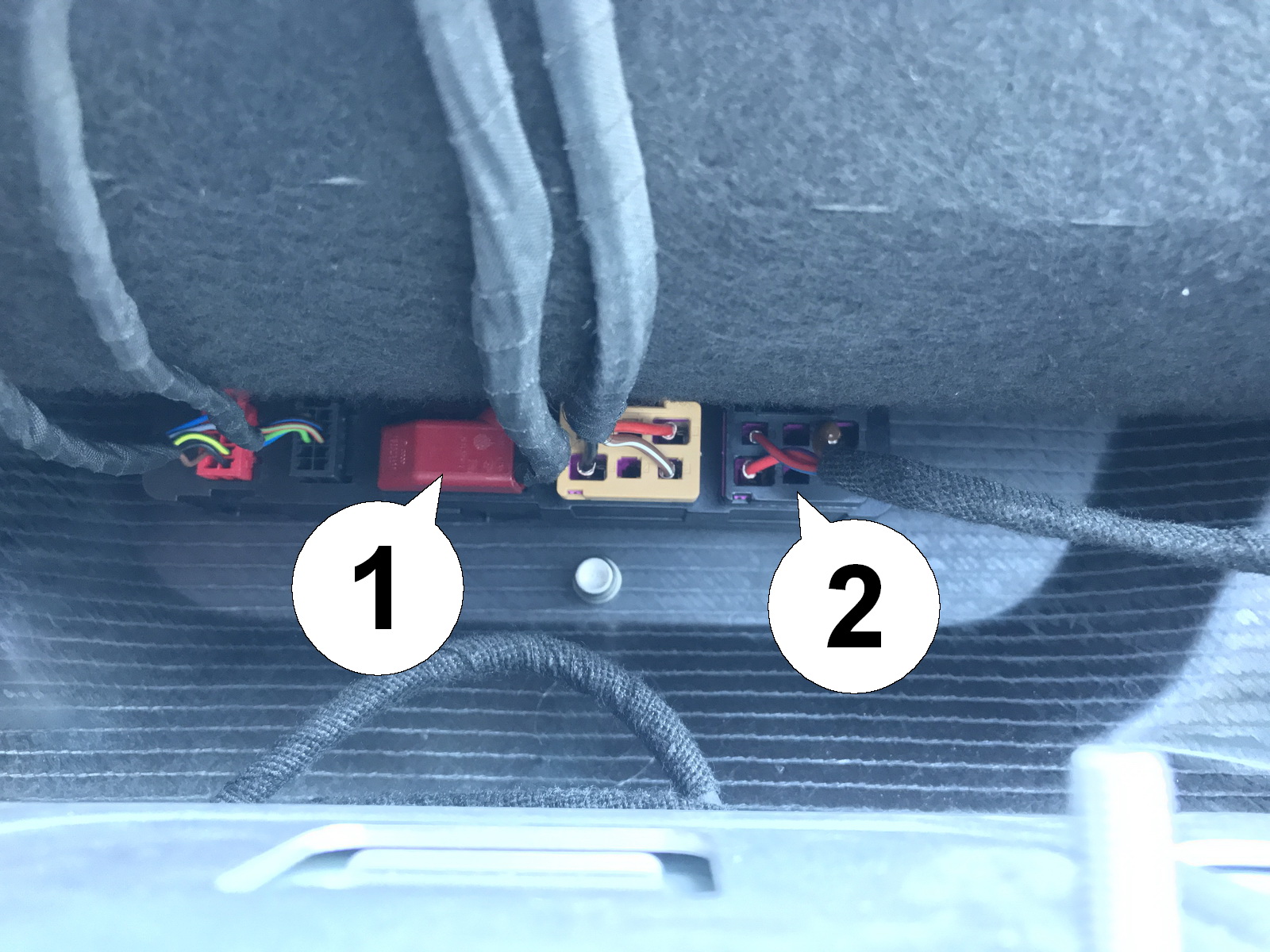

    9. Der untere Rand des Verdecksteuergerätes. Der rote Stecker (1) und der schwarze Stecker (2) müssen abgebaut werden. Die Sicherungshebel eindrücken und dabei an den Steckern wackeln und ziehen. Bei Problemen die Rastmechanismen an den Kabelsatz-Steckern als Referenz ansehen, um sie zu verstehen.
    Installation - Schritte 10-12
    10. Hier abgebildet der untere Rand des Verdecksteuergerätes mit den beiden Steckern abgebaut.

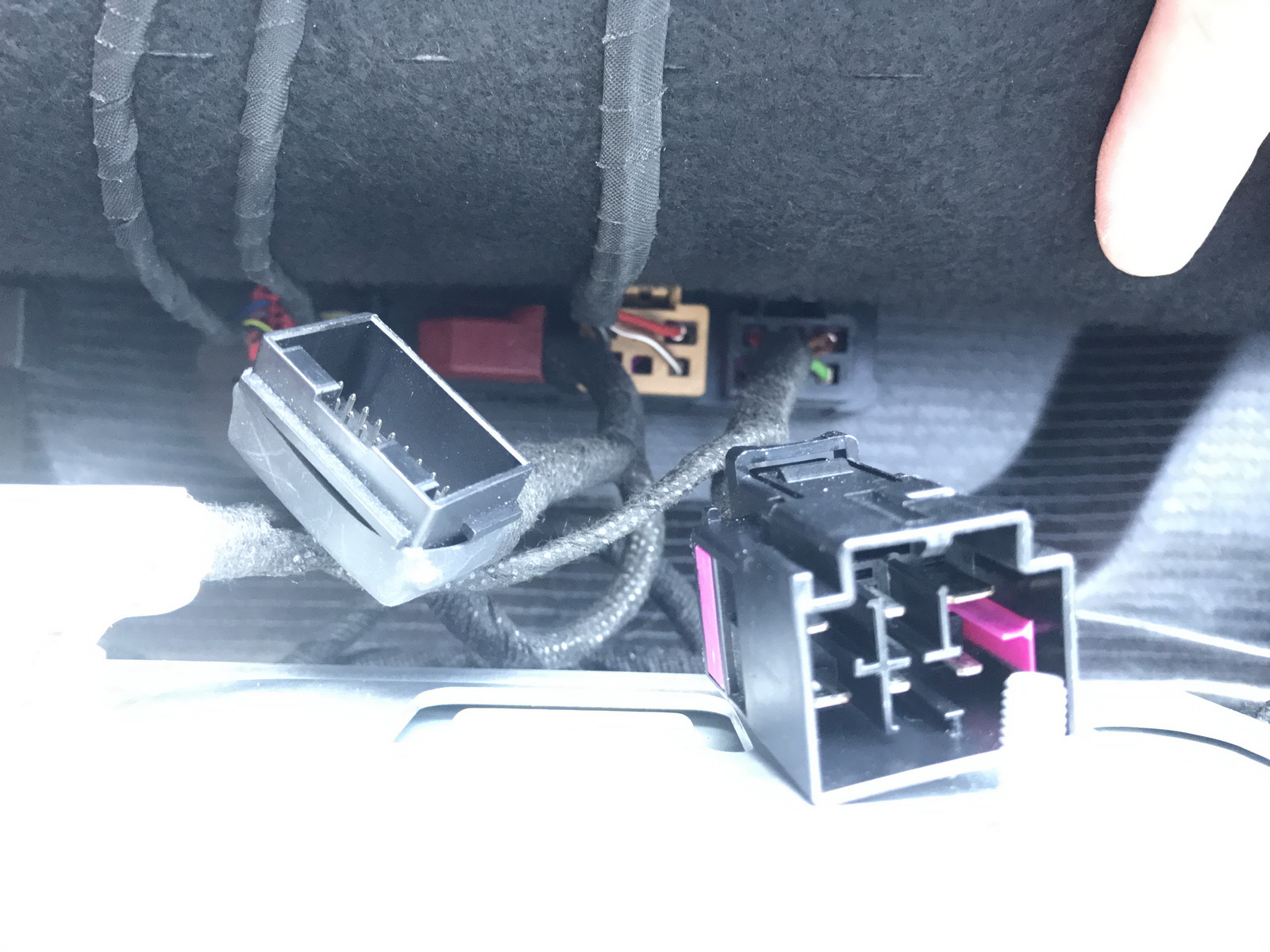

    11. Die passenden Stecker vom Modulkabelsatz am Steuergerät einstecken und dabei sicherstellen, dass sie einrasten. Hier im Vordergrund sichtbar die beiden Buchsen am Kabelsatz.

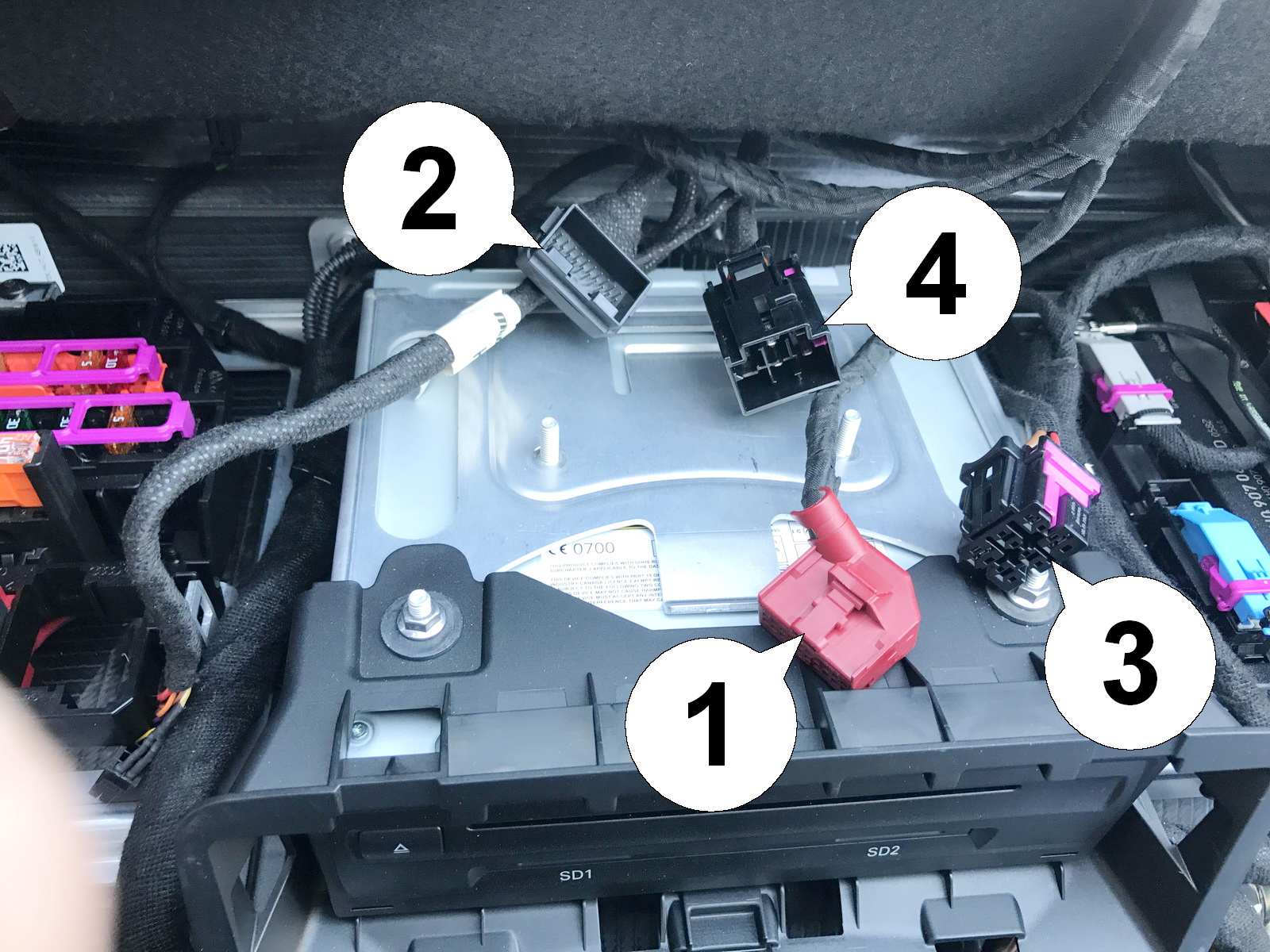

    12. Den originalen roten Stecker (1) mit der passenden Buchse (2) sowie den Stecker (3) mit der Buchse (4) verbinden. Auch hier sicherstellen, dass beide fest einrasten.
    Installation - Schritte 13-15

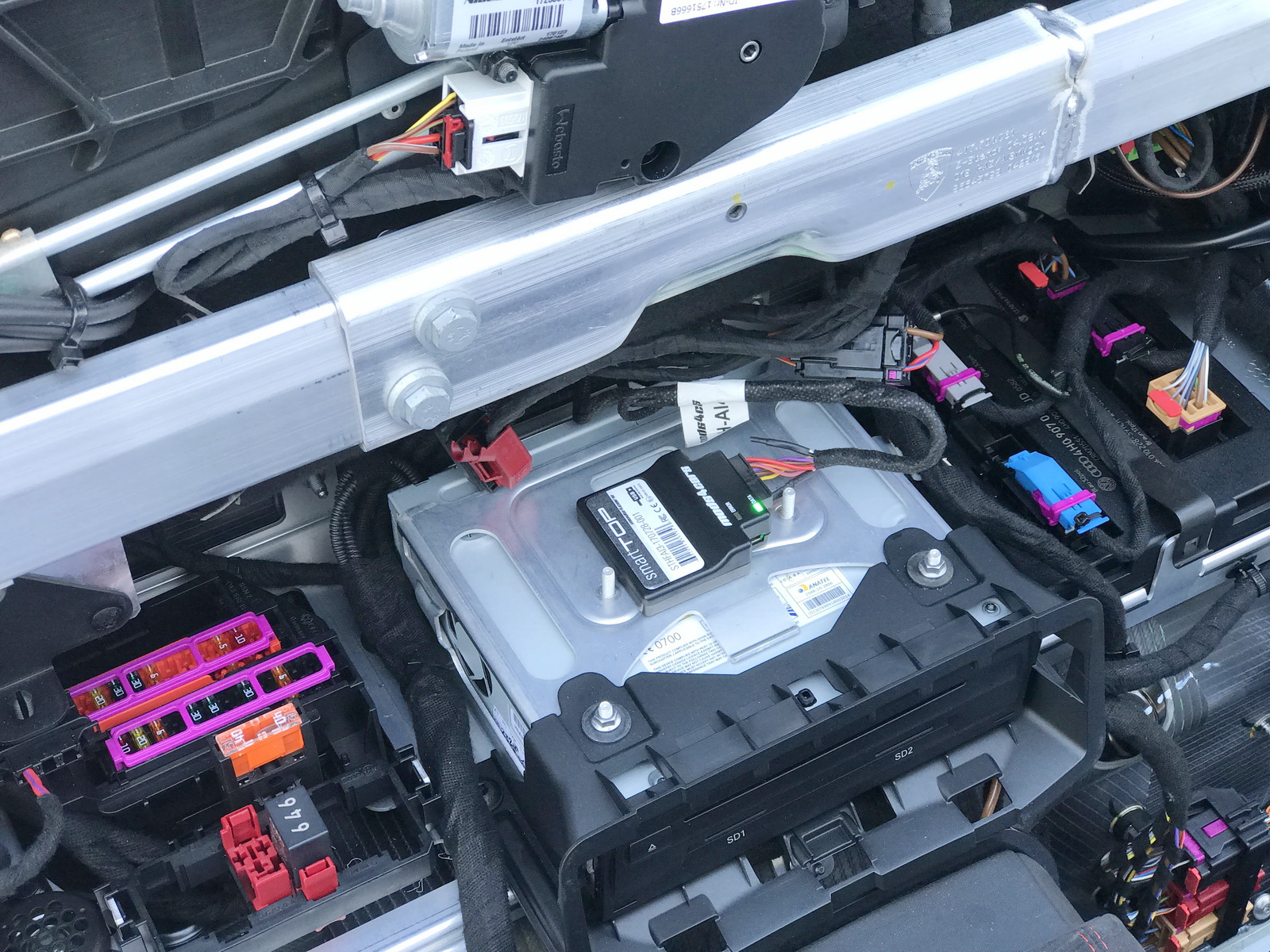

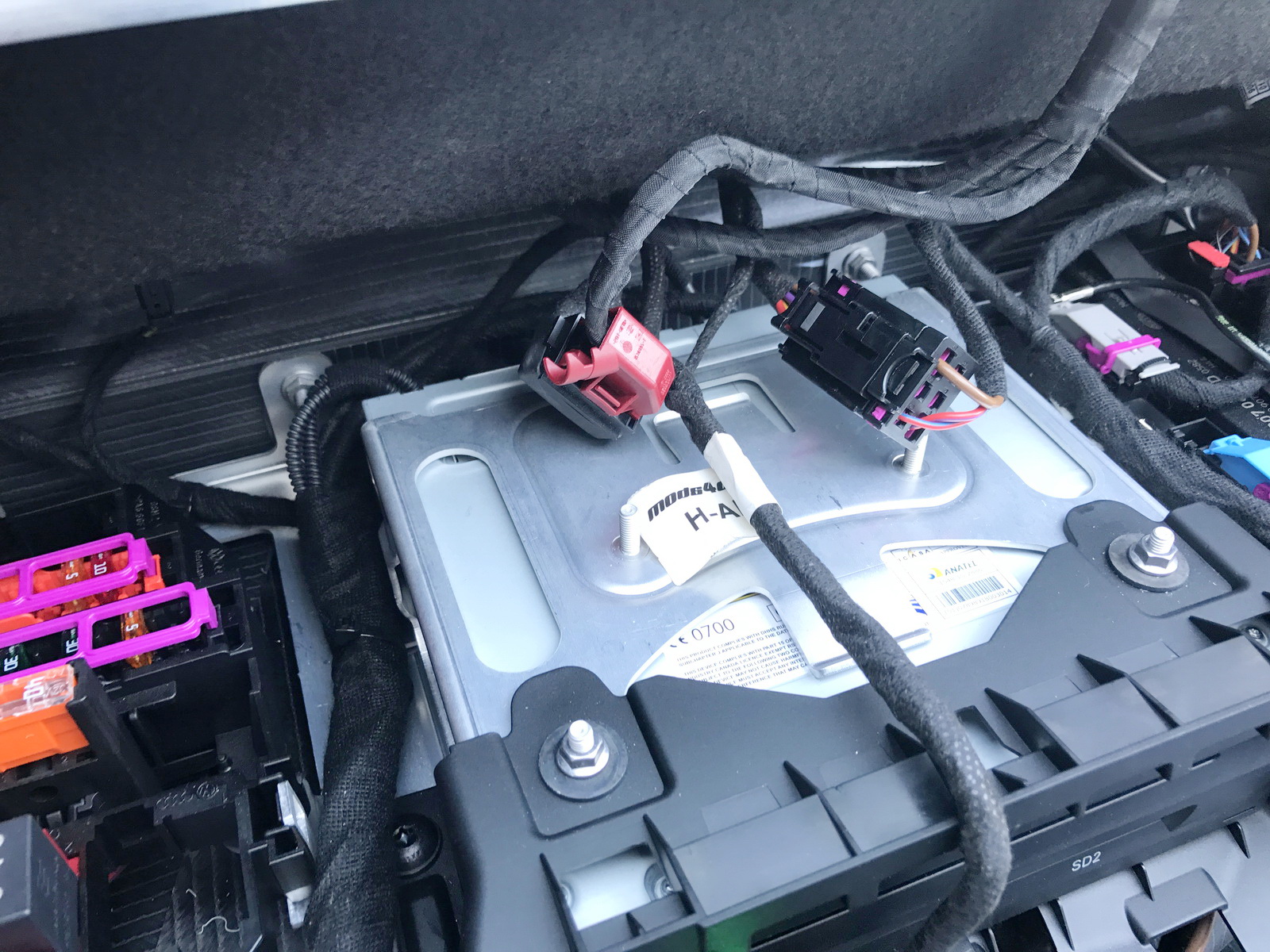

    13. Hier abgebildet alles im angeschlossenen Zustand.
    14. Das Modul mit dem Kabelsatz verbinden und einmal auf die Entriegeln-Taste auf der Fernbedienung tippen. Die grüne DATA LED am Modul sollte nun blinken und eine erfolgreiche Installation anzeigen. Alles zusammenbauen und das Modul gemäss unserer Bedienungs- und Programmieranleitung konfigurieren.

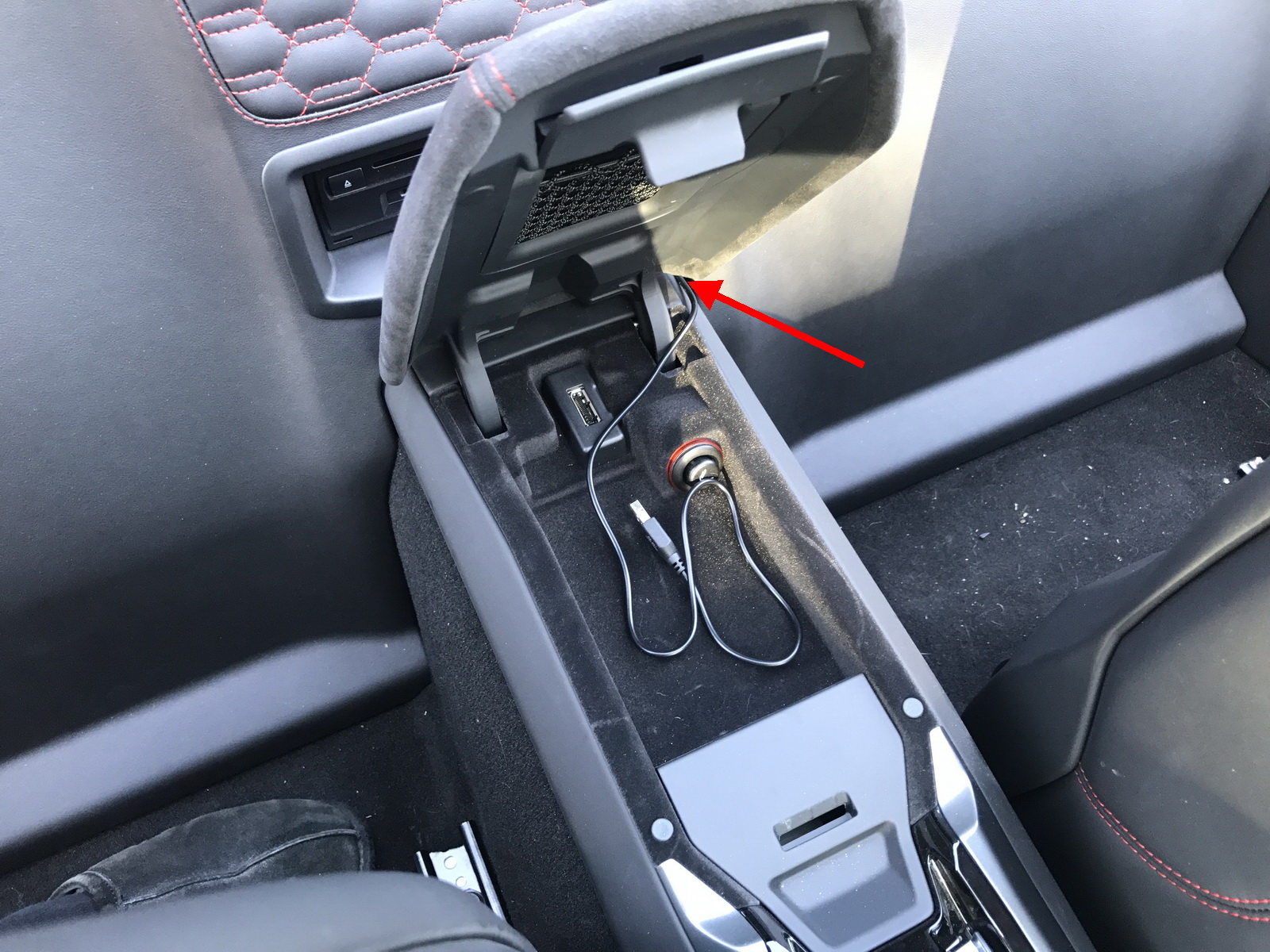

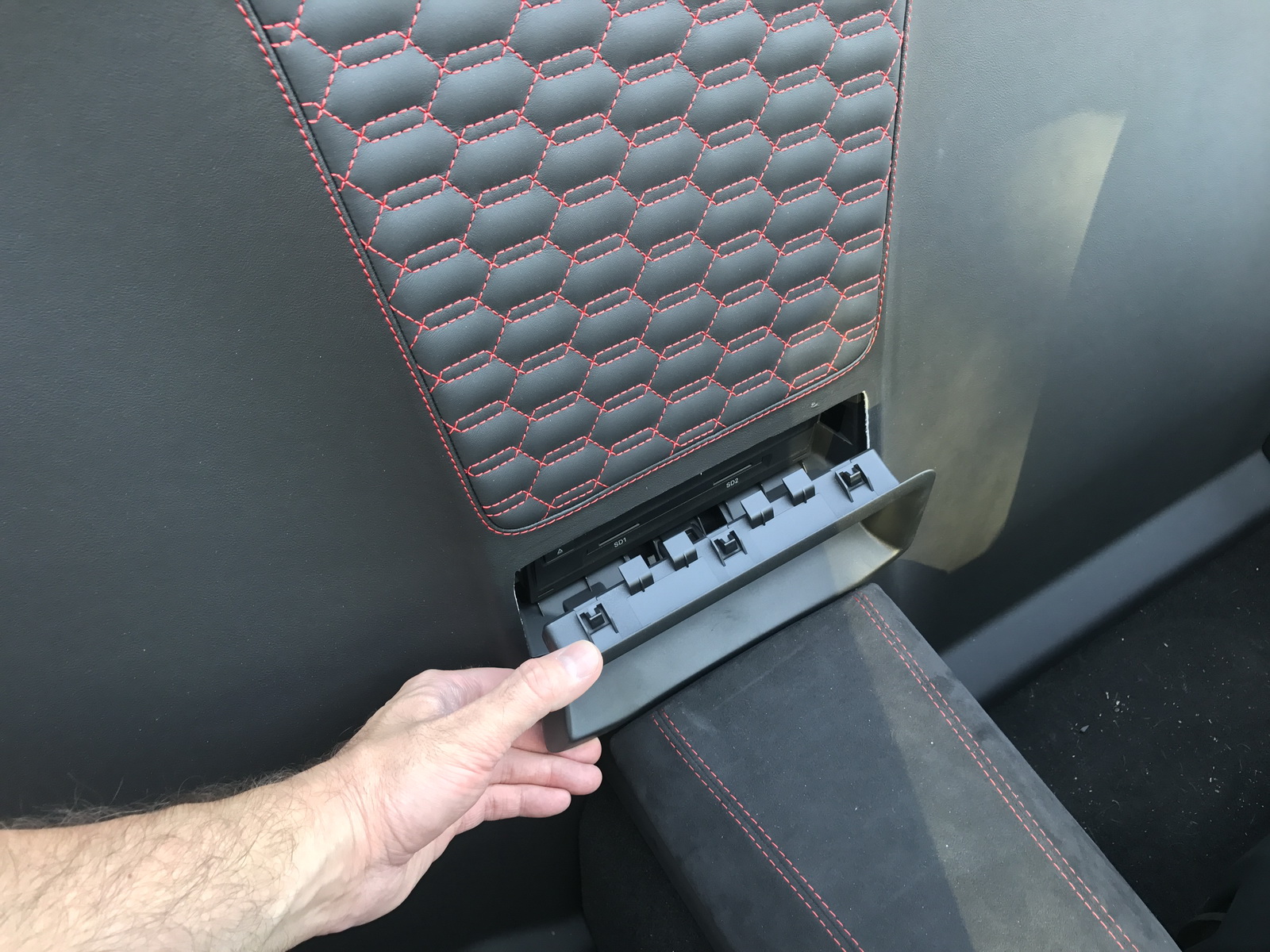

    15. Wir empfehlen das USB Kabel am Modul anzuschliessen und im Auto zu verbauen wie abgebildet. Es kann (Pfeil) leicht an der Seite hindurchgeführt und in der Mittelablage untergebracht werden. So können später Updates eingespielt oder das Modul bequem per Laptop konfiguriert werden, ohne dass alles wieder auseinandergenommen werden muss.
